Orice produs începe cu un desen, iar orice construcție începe cu un proiect

Proiectarea FAȚADEI - este una dintre cele mai importante etape în realizarea unui obiect. De la proiectul corect depind nu doar lucrările de montaj, dar și durabilitatea fațadei, precum și optimizarea economică a consumului de materiale (alegerea corectă, schema optimă de tăiere), ceea ce duce la reducerea costurilor, la combinația corectă de materiale între ele.

Prezența unui proiect permite clientului sau arhitectului să își exprime dorințele, gândurile și ideile, explicând cum vor arăta nodurile de legătură la fundație, hidroizolația acestora etc. Calitatea proiectului este direct proporțională cu calitatea și viteza de realizare a lucrărilor de montaj.

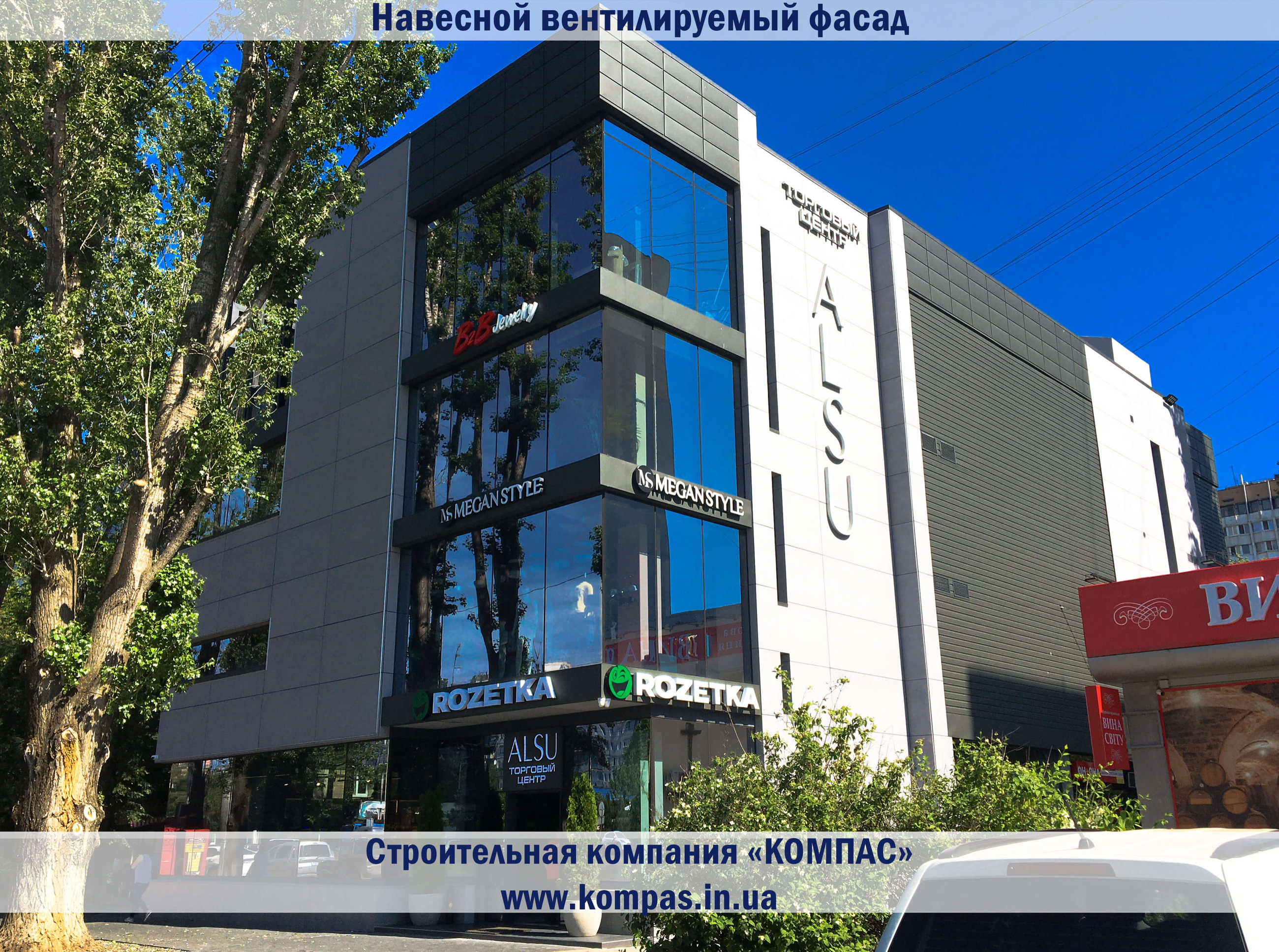

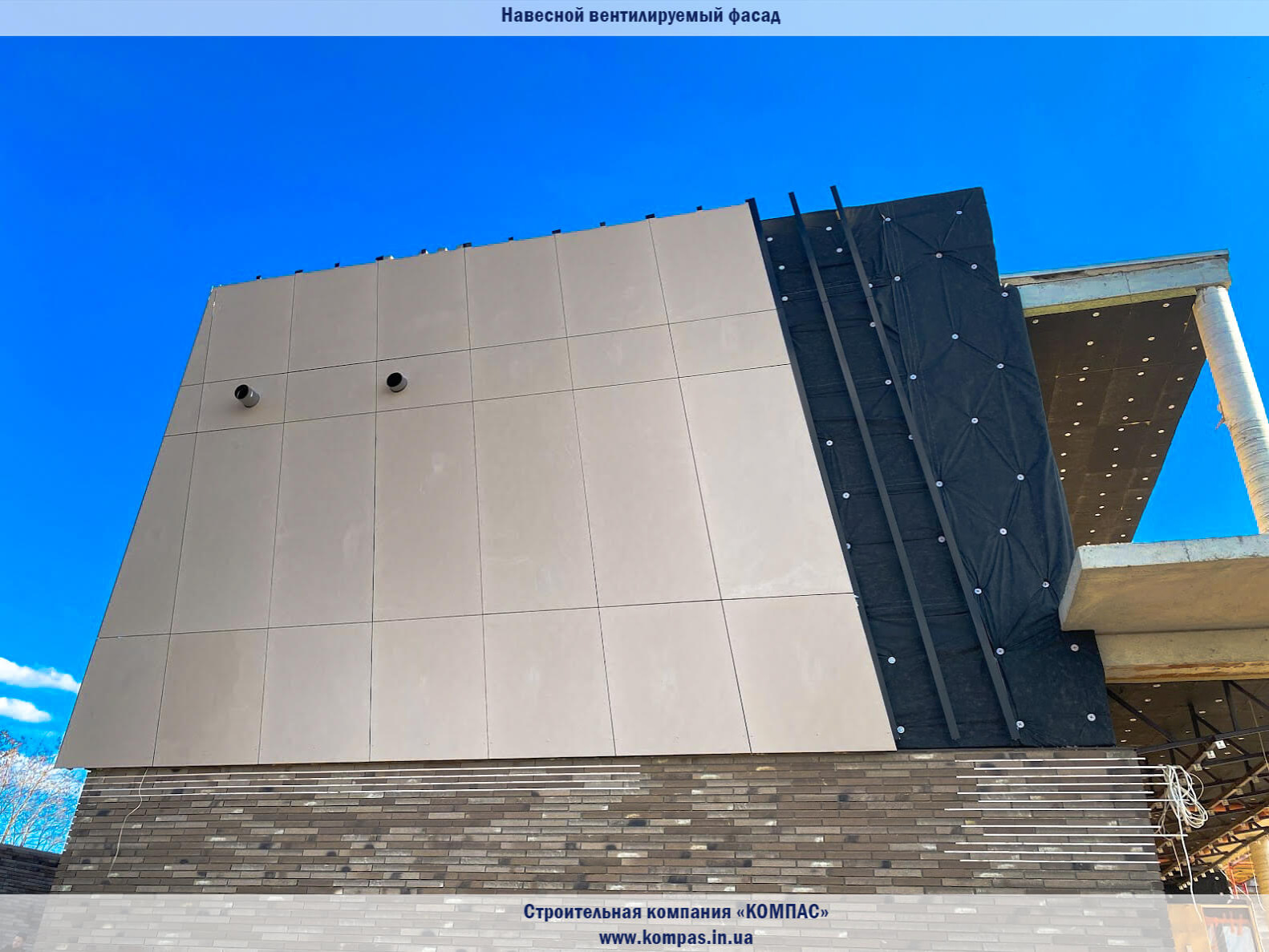

NVF - Fațadă ventilată suspendată, SPOK - Structură transparentă de închidere.

Proiectul FAȚADEI include:

1. Secțiunea de date generale: Lista paginilor, lista completă a proiectului (dacă proiectul este împărțit în mai multe secțiuni), partea descriptivă (Lista datelor care au fost utilizate ca bază pentru proiect, descrierea materialelor utilizate), lista normativelor utilizate (DBN, DSTU, GOST, EN)

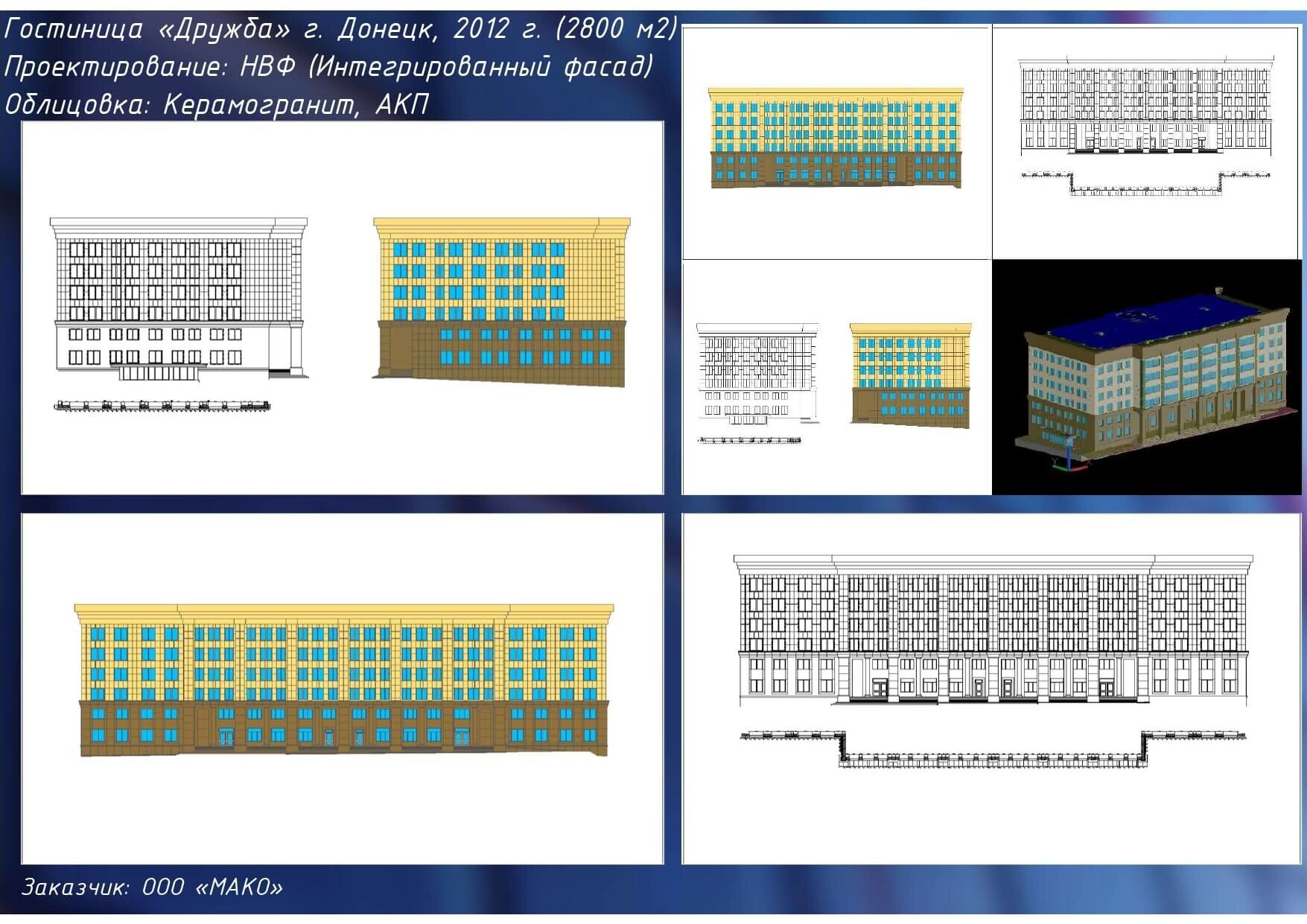

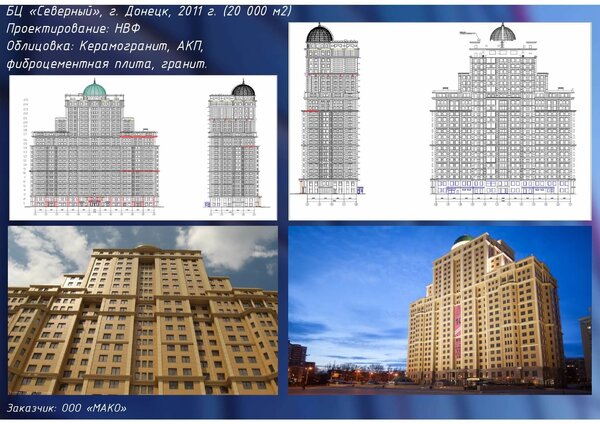

2. Vederi generale ale fațadelor: Schema amplasării elementelor de placare, etichetele sticlelor pe fațadă (pentru NVF și SPOK).

3. Schema amplasării consolelor și suporturilor. În anumite cazuri și schema amplasării ancorelor (dacă se folosesc 3 sau mai multe tipuri de ancore) pentru NVF și SPOK.

4. Schema amplasării ghidajelor verticale, dimensiunile acestora, amplasarea nodurilor de fixare flotante și de susținere pentru NVF. Schema amplasării stâlpilor verticali și ramelelor, dimensiunile și etichetele acestora, pasul și punctele de referință pentru SPOK.

5. Schema amplasării șinelor de fixare și capacelor decorative, etichetele și dimensiunile acestora.

6. Schema clădirii în plan pentru toate etajele cu amplasarea elementelor de placare, consolelor și profilelor, amplasarea nodurilor orizontale de legătură.

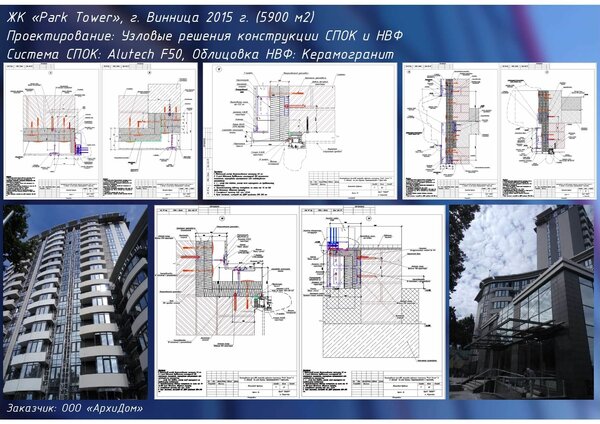

7. Secțiuni verticale cu amplasarea elementelor de placare, consolelor și profilelor, amplasarea nodurilor verticale de legătură. Noduri de legătură cu specificarea materialelor componente.

8. Specificațiile: Specificația elementelor de placare, specificația consolelor, specificația ghidajelor verticale, specificația fixărilor, specificația stâlpilor și ramelor, specificația șinelor de fixare și capacelor decorative, specificația nodurilor de legătură etc.

La cererea clientului, poate include de asemenea:

1. Calculul staticii capacității de încărcare (conform DBN și DSTU)

2. Calculul termotehnic (conform DBN și DSTU)

3. Proiectul de realizare a lucrărilor (PPR)

4. Fisa tehnologică (TK)

Din experiența noastră, obiectele care au fost construite fără suportul proiectului au avut de obicei multe dificultăți, probleme, incompatibilități, calitatea montajului lăsând mult de dorit, multe materiale stricate și nervi irosiți, bani cheltuiți în van.

Documentația de proiect este realizată conform:

1. DBN A.2.2-3:2014 – Conținutul și structura documentației de proiect pentru construcții

2. DSTU B A.2.4.4-4:2009 – Cerințele principale pentru documentația de proiect și lucrările de execuție
